rpi-calendar-kiosk 사용 설명서

라즈베리파이 4와 Waveshare HDMI 패널로 만드는 탁상용 일정 키오스크입니다. 구글 캘린더의 일정과 할 일을 D-Day 목록과 월간 달력으로 보여 주고, 같은 네트워크의 Windows PC 시스템 지표를 육각 링으로 함께 표시합니다.

저장소: github.com/soma0sd/rpi-calendar-kiosk

아래 화면은 모두 더미 데이터로 렌더한 예시이며 실제 개인 일정과 계정 정보는 포함하지 않습니다.

1. 준비물

구분	내용
보드	Raspberry Pi 4, Debian 12 Bookworm, Wayland(labwc), Chromium 138 이상
패널	Waveshare HDMI 400x1280(컴포지터에서 270도 회전하여 1280x400 가로로 사용)
계정	구글 계정, Google Cloud Console 의 OAuth 데스크톱 클라이언트, Calendar API 사용 설정
작업 PC	Windows 11, Rust stable, Python 3.11, uv, PowerShell

전원은 USB-C 로 공급합니다. PC 지표는 케이블이 아니라 내부 네트워크의 서명된 HTTP 요청으로 전달됩니다.

2. 설치

2.1 구글 인증

Google Cloud Console 에서 OAuth 데스크톱 클라이언트를 발급하여 secrets/credentials.json 으로 저장하고, 같은 콘솔에서 Google Calendar API 를 사용 설정합니다. 그다음 작업 PC 에서 최초 1회 동의 절차를 진행합니다.

uv sync
uv run python -m soma0sd_rpi_schedule --auth

브라우저 동의가 끝나면 secrets/token.json 이 만들어집니다. 이 두 파일은 저장소에 포함되지 않으며 개인 자격 증명이므로 외부에 공유하지 않습니다.

2.2 배포 대상 지정

호스트 주소는 저장소에 두지 않고 환경 변수로 전달합니다.

$env:SOMA0SD_RPI_HOST = "<라즈베리파이 ssh 별칭 또는 user@host>"
$env:SOMA0SD_WINDOWS_HOST = "<지표 송신기를 설치할 Windows PC ssh 별칭>"
$env:SOMA0SD_MONITOR_TARGET = "http://<라즈베리파이 주소>:8765/api/system"
$env:SOMA0SD_SSH_CONFIG = "<별칭이 정의된 ssh config 경로>"

반복해서 쓴다면 .claude/deploy-local.ps1(git 비추적)에 적어 둡니다. 배포 스크립트가 자동으로 읽습니다.

2.3 설치 순서

pwsh scripts/deploy.ps1                       # 서버 소스 동기화 + 라즈베리파이 릴리스 빌드
pwsh scripts/push_token.ps1                   # 구글 token.json 전달(최초 1회)
pwsh scripts/install_host_monitor.ps1         # 작업 PC 지표 송신기 설치(표시 순서 0)
pwsh scripts/install_remote_host_monitor.ps1  # 원격 Windows 지표 송신기 설치(표시 순서 1)
pwsh scripts/install_service.ps1              # systemd 사용자 서비스 등록과 상태 검증

설치가 끝나면 라즈베리파이는 부팅과 동시에 rpi-calendar-kiosk.service 를 실행하고, Windows PC 는 로그인 시점에 rpi-calendar-host-monitor 예약 작업을 시작합니다. 비정상 종료 시 5초 후 자동으로 재시작합니다.

버전을 함께 올려야 합니다. v0.4.0 부터 지표 푸시가 공유 토큰 헤더 대신 HMAC 서명을 씁니다. 서버와 송신기 버전이 다르면 푸시가 401 로 거절되므로 deploy.ps1 실행 후 송신기 설치 스크립트도 이어서 실행합니다. 그동안 지표만 잠시 OFFLINE 으로 표시되며 일정 표시는 영향을 받지 않습니다.

3. 화면 보는 법

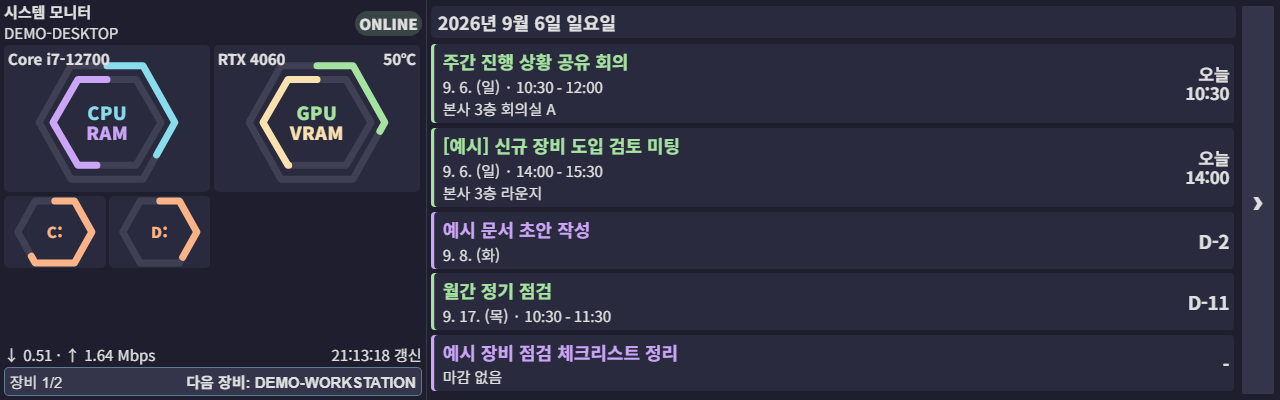

3.1 1열: 시스템 모니터

CPU 와 RAM, GPU 와 VRAM 을 각각 이중 육각 링으로 표시합니다. 바깥 링은 시계 방향, 안쪽 링은 반시계 방향으로 돌며, 새 지표를 받을 때마다 시작점이 회전합니다.
드라이브는 문자별 육각 링으로 표시하고 가운데 색상 범례로 구분합니다. Windows 물리 파티션에 연결된 드라이브만 나오며 Google Drive 같은 가상 볼륨은 제외합니다.
온도는 수집된 값이 있을 때만 표시합니다.
아래쪽 전체 너비 버튼을 누르면 등록된 PC 를 차례로 바꿔 봅니다. 표시 순서가 가장 앞선 장비가 기본입니다.
지표는 2초 간격으로 갱신합니다.

3.2 2열과 3열: 일정과 달력

기본 화면은 D-Day 순서의 일정과 할 일 목록입니다. 분류별로 제목 색상이 다릅니다.

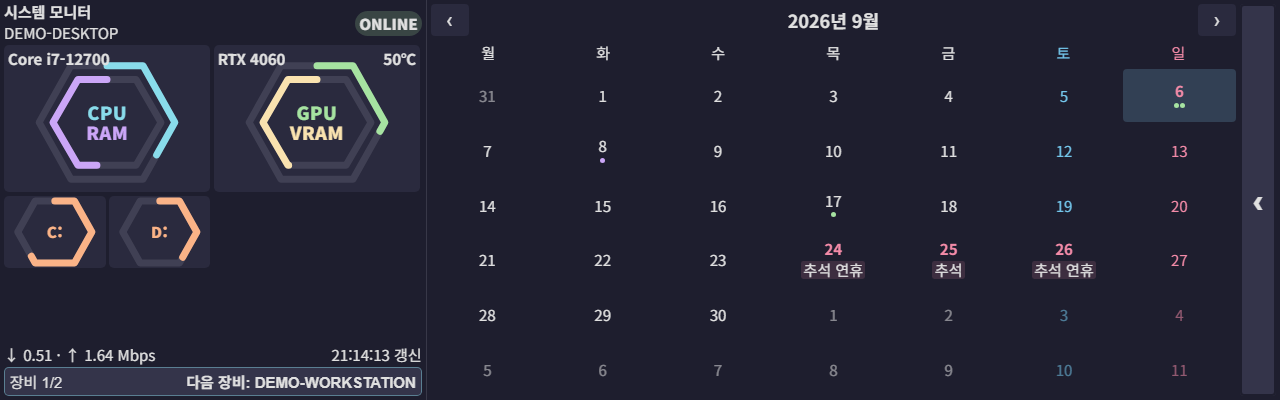

오른쪽 세로 › 버튼을 누르면 같은 영역에 월간 달력이 나타나고, ‹ 버튼으로 목록으로 돌아옵니다.

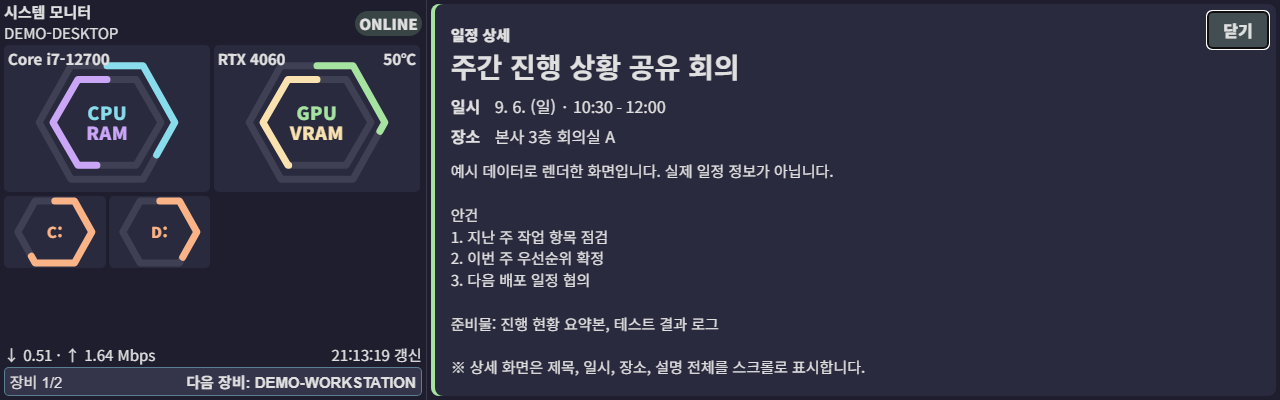

일정을 터치하면 제목, 일시, 장소, 설명 전체를 스크롤로 확인할 수 있습니다.

3.3 갱신 주기

대상	주기	실패 시
구글 일정·할 일	5분	디스크 캐시에 남은 마지막 값을 즉시 표시
PC 시스템 지표	2초	일정 시간 수신이 없으면 OFFLINE 표시

4. 운영

ssh $env:SOMA0SD_RPI_HOST 'systemctl --user status rpi-calendar-kiosk.service'
ssh $env:SOMA0SD_RPI_HOST 'systemctl --user restart rpi-calendar-kiosk.service'
ssh $env:SOMA0SD_RPI_HOST 'journalctl --user -u rpi-calendar-kiosk.service -f'

서비스 설치 중 검증에 실패하면 설치 스크립트가 직전 서비스 정의로 자동 복구하고, 성공하면 임시 복구본을 제거합니다.

5. 문제 해결

증상	확인할 것
지표가 OFFLINE 으로 남습니다	서버와 송신기 버전이 같은지 확인합니다. 서명 규약이 다르면 401 로 거절됩니다
푸시가 401 로 거절됩니다	공유 비밀이 양쪽에 같은 값으로 들어갔는지, 두 장비의 시각 차이가 120초 이내인지 확인합니다
일정이 비어 있습니다	`secrets/token.json` 이 배포되었는지, 구글 계정 동의가 만료되지 않았는지 확인합니다
화면이 세로로 나옵니다	컴포지터 회전(Transform 270) 설정을 확인합니다. 회전 후 해상도는 1280x400 입니다
브라우저 번역 풍선이 뜹니다	격리 프로필과 관리 정책이 적용되었는지 확인합니다. 정상 설치 시 자동으로 차단됩니다

6. 접근 범위와 개인정보

대상	노출 범위	근거
화면, `/api/state`, `/healthz`	루프백 전용	개인 일정과 할 일 원문이 담기므로 키오스크 본체에만 응답하고 그 외 접속은 403 으로 거절합니다
`POST /api/system`	같은 네트워크 허용	지표 송신기용이며 요청마다 HMAC-SHA256 서명을 검증합니다
모든 요청	Host 헤더 검증	도메인 이름 Host 는 400 으로 거절해 DNS 리바인딩 우회를 막습니다

지표 푸시는 HMAC-SHA256(token, "<unix timestamp>\n<body>") 값을 X-Monitor-Signature 헤더로 보냅니다. 공유 비밀 자체는 회선에 오르지 않으며, 타임스탬프 허용 범위(120초)를 벗어난 요청은 거절합니다.

구글 자격 증명(secrets/)은 저장소에 포함되지 않습니다. 일정 원문은 키오스크 본체 밖으로 나가지 않습니다.
